Көп қабатты зауыттық ғимараттардағы жүк элеваторларына арналған тарту машиналарын қалай таңдауға болады

Реферат:Жерді үнемдеу мақсатында көп қабатты үйлерде өнеркәсіптік операцияларды ілгерілету үшін («Өнеркәсіптік билік» деп аталады) соңғы жылдары ұлттық саясат бағыты болды. «Өнеркәсіптік билік» бастамасы бойынша (жүк элеваторлары), жүк лифтінің бастамасы бойынша (жүк эвированттары), соңғы жылдары, бұл құжатта осы қағаздар алқаптардың ауқымды және жоғары жылдамдықты жүк элеваторларының дамуына, элеватордың интегралдық өндірушілеріне көмек көрсетуге қаншалықты жақсы бейімделетіні туралы пікірлеріне бағытталған.

Түйінді сөздер:Өнеркәсіптік жоғары; Жүк элеваторы; Тасымалдау тиімділігі; тарту қабілеті; шамадан тыс жүктеме; тежеу ​​қабілеті; Электромагниттік схема; Энергияны үнемдеу және қоршаған ортаны қорғау

1. Зауыттық құрылысты қайта құрудың ішкі тенденциясы

Соңғы жылдары қала құрылысы аясын кеңейту арқылы жер ресурстары азайып, өндірістік жерлер азаяды, ал өндірістік жерлерді жеткізу қысқа жеткізілімде болды. Зауыттың дәстүрлі даму моделі өндірістік өмір сүру үшін кеңістік алуға көбірек қысым көрсетті. Сонымен бірге, жоғары және жаңа технологиялардың трансшекаралық интеграциясы бар дамып келе жатқан салаларда өндірістік және ғылыми-зерттеу ортасына, сондай-ақ зауыттық құрылыс стандарттарына қойылатын талаптар жоғары талаптарға ие.

Осыған орай, өндірістік қор Інжу өзенінің дельта мен Янцзы өзенінің дельта облыстарында «Өнеркәсіптік биліктің» жаңа бағыты пайда болды. «Өнеркәсіптік биліктер» сонымен қатар тірек қабаттарының зауыттары, тік зауыттар немесе аэроциалық зауыттар деп те аталады. Негізінде, ол көп қабатты өндірістік ғимараттарға қатысты. Жалпы, «Өнеркәсіптік билік» өндірістік жабдықты үш өлшемді дамуды жүзеге асыру үшін жоғары едендерге аздап жеңіл және төмен дірілдігімен жылжытуды білдіреді. Бұл тұжырымдама алдымен Шэньчжэн ұсынған, бұл ғылыми-зерттеу және жоғары деңгейлі өндірістерді шығарған, мысалы, ақпараттық технологиялар мен ғылыми-зерттеудің жаңа буыны сияқты шығарған. Бұл саланың интеграциялануынан және қалалық жаңартудан алынған, бұл модельдер кәсіпорын парктері үшін көп зауыттық кеңістікті жасайды, жер учаскелерінің арақатынасын және пайдалану тиімділігін тиімді түрде жақсартады, сонымен қатар экономикалық даму мен жер тапшылығын жеңілдетеді.

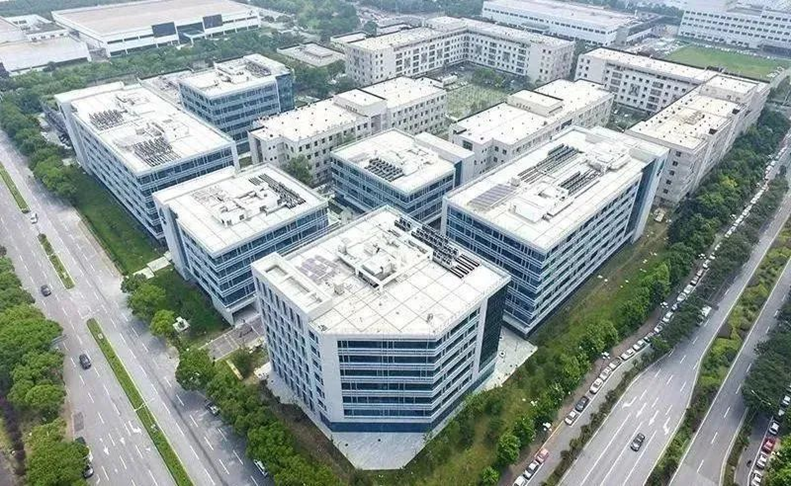

Сондықтан, жаңадан жоспарланған индустриалды парк зауыттары, әдетте, биіктігі 24 метрден асатын немесе еденге 6 немесе одан да көп болатын өсіп келе жатқан зауыттар болып табылады. Мұндай жоғары қабатты зауыттар зауыттардың тік тасымалдау қажеттіліктерін қанағаттандыру үшін жоғары жылдамдықты және үлкен тонналық лифттерді қолдауды қажет етеді. (Төмендегі суретте белгілі бір аймақтағы заманауи индустриалды парктің сыртқы көрінісі көрсетілген.)

2. Зауыттың жаңа талаптарына сәйкес келетін жүк элеваторларындағы өзгерістер

«Өнеркәсіптік билікке» бейімделу және көп қабатты өндірістік зауыттардың тік тасымалдау қаупісін шешіп, отандық жүк элеваторы нарық келесі өзгерістерге куә болды:

Жүк көтергіштегі жүк сыйымдылығындағы өзгерістер

Жүктеме сыйымдылығы бар лифтілерге сұраныс 2T-3T-ден 3Т-5Т-дан 3Т-5Т немесе одан да үлкен тоннаждардан өсті. Отандық элеваторлық кәсіпорындар сонымен қатар 10В жүк элеваторларына кезекпен біліктілік алды. Жақында танымал отандық жүк лифтінің бренді 42t жүк элеваторын шығарып, ұлттық типтегі тестілеуді алды.

Жүк элеваторының жылдамдығы

Лифт жылдамдығы лифт түрі, еденнің биіктігі, жүктеме сыйымдылығы сияқты факторлармен анықталады. Әдетте, еден және үлкенірек жүктеме неғұрлым көп болса, лифт жылдамдығы соғұрлым жоғары болуы мүмкін. Бұрын, зауыттардың еденнің астына қарағанда, ең көп едендің биіктігіне байланысты, ең көп жүк элеваторларының жылдамдығы 0,25 м / с жылдамдықпен таңдалды - 0,63 м / с. Зауыттық еденнің үздіксіз өсуімен, жүк лифтілерінің көтергіш биіктігі жоғарырақ болды, ал лифт жылдамдығы да 0,5 млн / с / с / с / с / с немесе одан да көп деңгейге көтерілді.

Лифтінің қауіпсіздік стандарттарындағы өзгерістер

а. Бірнеше жыл бұрын ұлттық стандарт элеваторға арналған автокөлік қозғалысын қорғауға қойылатын ұлттық стандартқа қойылды (UCMP). Жетілдіргіштермен жабдықталған жүк элеваторы Құрметті бұтақтармен жабдықталған өнімдер осы стандартты талапқа сай, арқан кесектерімен немесе шыңдармен жабдықталған болуы керек; Тұрақты магнит трассасы тартылған машиналар алдағы компоненттер ретінде тікелей тежегіштерді тікелей қолдана алады, бұл тікелей магнитикалық синхронды тартқыш машиналарды жүк этикултерінде қолданады.

ә. Көлік лифтілерінің ауданы үшін босату тоқтатылды

• ГБ 7588-2003 ұлттық стандартының ескі нұсқасында 8.2.2-бөлімде жүк эффейстерінің ауданы «тиімді бақылау» жағдайында тиісті түрде демалуы мүмкін екендігі қарастырылған.

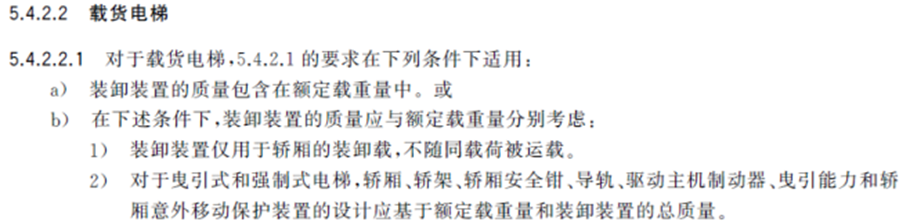

• ГБ 7588.1-2020 ұлттық стандартының жаңа редакциясы (бұдан әрі - «Жаңа ұлттық стандарт» деп аталады) ГБ 7588-2003-тегі локтранттардың ауданына «тиімді бақылау» стандартынан асып кетуге мүмкіндік береді. Яғни, жаңа ұлттық стандарт бойынша автомобиль элеваторлары сонымен қатар аймаққа сәйкес және стандартты жүк элеваторларына сәйкес келетін жүктеме берілуі керек.

• Нәтижесінде, бастапқыда 3T-де лифттерді кішкентай автомобильдерге арналған лифттерді (шамадан тыс аймақ) теңшеген ғимараттар енді жаңа ұлттық стандартқа сәйкес тек 10T немесе одан жоғары лифтпен теңшеледі.

3. Жасыл энергияны үнемдеуге және қоршаған ортаны қорғауға қойылатын талаптар

Тұрақты магнитикалық синхронды мотоцикс жоғары тиімділік, энергияны үнемдеу, қоршаған ортаны қорғау және қымбатқа тиімділігі бар. Дәстүрлі индукциялық қозғалтқыштармен салыстырғанда, тұрақты магнитикалық синхронды қозғалтқыштардың тиімділігі жоғары, энергияны тұтынуды шамамен 20-30% құрайды. Себебі, тұрақты магнитикалық синхронды моторлар тұрақты магнит қоздырғышын қабылдайды, бұл ағып кету ағындары мен үтік шығынын азайтады, бұл тиімділікті арттыру. Бұл жоғары тиімділіктің жоғары сапасы заманауи салалар, көлік және басқа салалар үшін үлкен маңызға ие, өйткені ол энергияны тұтынуды едәуір азайтады және өндіріс тиімділігін арттыруы мүмкін. Автор болашақта тұрақты магниторлық синхронды тартылыс машиналары құрт берілісі тартқыш машиналарының нарықтағы үлесін одан әрі иеленіп, жүк эффейдерлеріндегі негізгі қолдануға айналады деп болжайды.

4. NIDEC KDS жүк лифтінің тартқыш машиналарының артықшылықтары

а. Нақты және кеңейтілген нарық сегментациясы және қамту

NIDEC KDS, «Өнеркәсіптік биік» базарының алдыңғы қатарында орналасқан Бұйрықтың негізгі ауданы, Фошан қаласы, Фошан қаласында орналасқан. Көп қабатты үйлердегі жүк элеваторларына нарықтық сұранысты қанағаттандыру үшін NIDEC KDS қазірдің өзінде NIDEC KDS түпнұсқа құрт берілісі тартқыш машиналарын жүк лифтінің лифтінің нарығының қосымшаларына сәйкес келу үшін, бастапқы құрт берілісі тартқыш машиналармен алмастырады. NIDEC KDS жүк лифтінің тартқыш машиналары Өнімнің модельдері әр түрлі тартылу коэффициенттері мен жылдамдығына сүйене отырып, 2-ден 50-ден 50-ге дейін толы диапазонды қамтиды. Икемді тарту коэффициенттері клиенттердің әр түрлі дизайн қажеттіліктеріне сәйкес келуі мүмкін, оларды қосымшалар үшін қолайлы үнемді тарту машиналарын оңай таңдауға мүмкіндік береді.

NIDEC KDS жүк лифтінің тартқыш машиналары

ә. Жобалық схемалар мен қосымшалардың сенімділігі мен қауіпсіздігін қамтамасыз ету үшін қатаң дизайн процестері

1. Тартылған қуаттылықты және арқанның қауіпсіздігі факторының дизайны

Жүк элеваторының тартқыш машиналары, әдетте, 4: 1 немесе одан да жоғары тарту коэффициенті. Сонымен қатар, автомобиль салыстырмалы түрде жарық, ол жеткіліксіз тартылу қабілетіне әкелуі мүмкін. Сондықтан лифт конфигурациясына негізделген есептеу және тексеру қажет.

Жалпы екі шешім бар:

• (1) U-тәрізді ойық алу: үлкенірек бұрыштық бұрыш β тарту қабілетін жақсартады.

• (2) V-тәрізді V-тәрізді ойықпен: v thor glogh β және ойық бұрышы γ, ал арқан ойығы арасындағы сәйкестіктерді (шығындарды азайту үшін), сым арқанының қауіпсіздігін есептеуді қажет етпейді. Жүк элеваторларындағы оралудың көптігіне байланысты, сым арқаны қауіпсіздіктің жоғары факторы болуы керек. Трактикалық қуаттылықты қанағаттандыру үшін арнайы Groove типтерін қабылдау, сонымен қатар GB / T 75888.2-2020-да V-тәрізді Groove Traction Sheaves балама санының өзгеруімен қатар, сым арқанының жоғары талап етілетін қауіпсіздік факторы.

2. Тежеу қабілетіне, шамадан тыс жүктеме қабілеттілігіне және энергия тиімділігіне қойылатын талаптар

Жүк элеваторларының әдетте салыстырмалы түрде аз биіктігі мен төмен деңгейі бар, сондықтан олар салыстырмалы түрде аз жылу тудырады. Кейбір адамдар жолаушылар лифтінің тартқыш машиналарына негізделген лифт тарту машиналарын жобалауға бейім, бірақ дизайндағы өзгерістер бірқатар проблемаларға әкеледі. Мысалы, егер электромагниттік материалдар түпнұсқа биржалық цикл негізінде азаятын болса, онда шамадан тыс жүктеме және энергия тиімділігі жеткіліксіз; Немесе, егер жоғары міндет циклі бар шағын жүктеме моделі ауыстыру, біліктің жүктемесі, сым арқандарының саны, тежеу ​​қабілеті, тежеу ​​қабілеті, шамадан тыс жүктеме сыйымдылығы және энергия тиімділігі қойылмауы мүмкін.

Сондықтан, жүк лифтінің тартқыш машиналарын жобалау кезінде жоғарыда аталған факторларды бағалау керек, қажет болған жағдайда өнімді әзірлеу және дизайн жүк элеваторының тартылу машиналарының арнайы талаптарына сәйкес қайтадан жүзеге асырылуы керек.

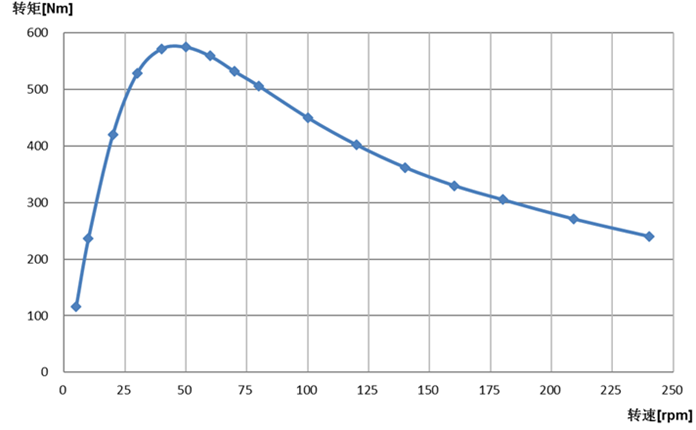

3. Динамикалық тежеу ​​момент

Типтік сипаттамалар мен инспекциялық ережелердің талаптарына сәйкес, тартылған машина тежегіші автомобильдің жоғары қаратылған қорғаныс құрылғысының немесе уластқауың тоқтауының компонентінің құрамдас бөлігі ретінде лифт қосымша тежеу ​​құрылғыларымен жабдықталған. Қалыпты болуы, тұрақты магнит тракциялық машиналары динамикалық тежеу ​​машиналарын ерітінді ретінде (мотор орамаларын қысқа тұйықтандыру арқылы) қабылдайды, бірақ тартқыш машинаның электромагниттік және құрылымдық дизайны динамикалық тежеудің әсеріне төтеп бере алуы керек.

Жылудың аз мөлшеріне байланысты, жүк элеваторы тарту машиналары аз электромагниттік материалдарды пайдаланады, бұл жеткіліксіз динамикалық тежеу ​​моментіне әкелуі мүмкін. Бұл жағдайда проблема ауаның ағынының тығыздығын арттыру арқылы шешілуі керек. Бір электромагниттік материалдардың жағдайында концентрацияланған орамалдардың динамикалық тежеу ​​моменті таратылған орамалардан аз, ал жетілдіру қиынырақ. Сондықтан, электромагниттік өрістің ақырғы элементтерді талдау құралдары электромагниттік схеманы оңтайландыру үшін пайдаланылуы керек. Прототиптің динамикалық тежеу ​​моменті типтік тестілеу арқылы тексеріліп, жаппай өндірілген тартқыш машиналардың динамикалық тежеу ​​моменті кері эмф (электромотевент) бақылау арқылы қамтамасыз етіледі.

4. Жүк тиеу және түсіру құрылғыларының сапасы

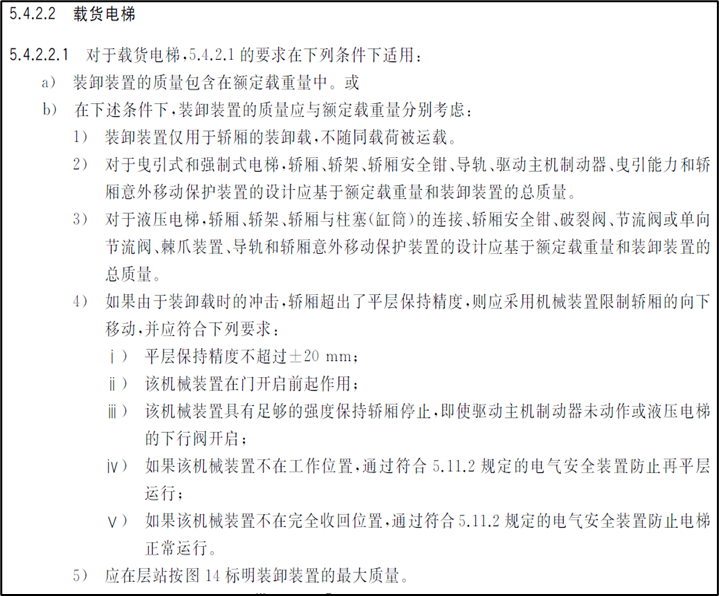

Жүк элеваторының тартқыш машиналары үлкен жүктеме сыйымдылығы бар және кәдімгі тартылу машиналарына қарағанда біліктің жоғарылауын қажет етеді, демек, олар көп мөлшерде жұмыс істеу кезінде көп мөлшерде тозуға төзімді тартқыштар қажет. Соңғы GB / T 7588.1-2020-да (б) (б) (б) (б) (б) (б) (б) (б) (б) (б) (б) (мысалы, теміржол) (әсіресе тежегіш бақылаудың баспалдас бөлігі ретінде қызмет етеді), сонымен қатар, егер сіз есептелуі керек және өздігінен тексерілуі керек.

б. Шығындар және электромагниттік схема оңтайландыру

NIDC KDS Электромагниттік өріс пен механикалық беріктік дизайнына арналған шектеулі элементтерді талдау үшін алдыңғы қатарлы бағдарламалық жасақтаманы қолданады. Бұл тарту машинасының беріктігін жақсартады және жақсартады, шығындардың бәсекеге қабілеттілігімен оңтайландыруды қалайды және тартылыс машинасының ғылыми-зерттеу машинасының & D циклін айтарлықтай қысқартады.

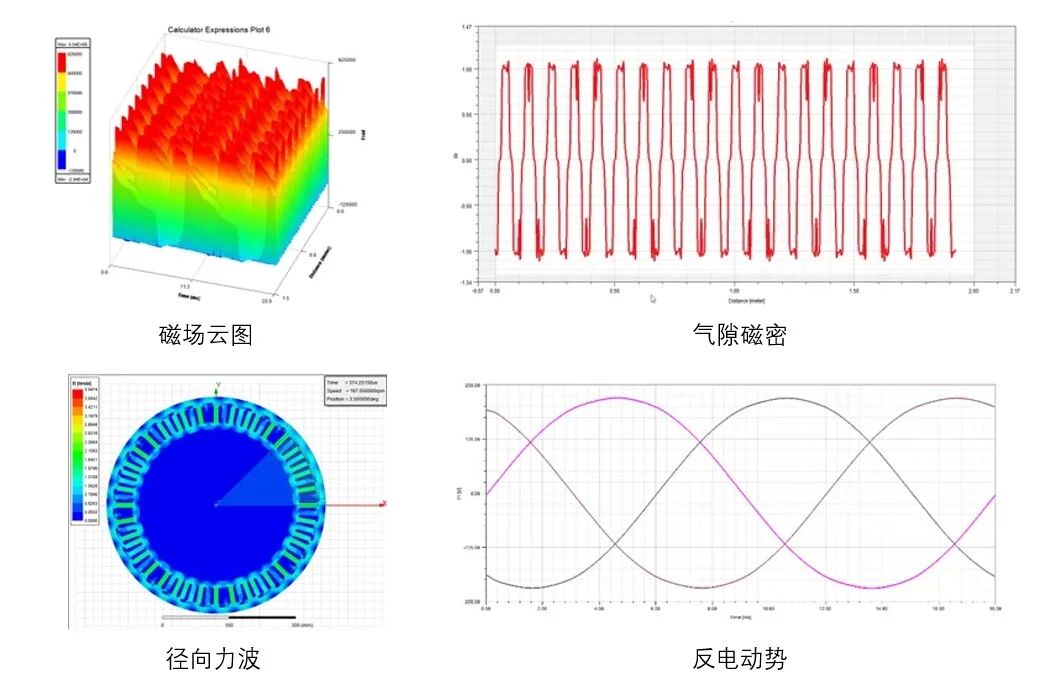

• Электромагниттік өрістердің ақырлы элементтерін талдау

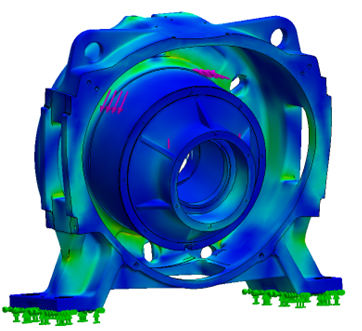

Механикалық беріктікті ақырлы элементтерді талдау

◦ Машиналар

◦ хаб

«Өнеркәсіптік билік» және қоршаған ортаны қорғаудың жалпы дирекциясымен туралау үшін элеватордың интегралды өндірушілері өздерінің дизайнында жоғары тиімділігі және энергияны үнемдейтін тұрақты магниялық тракциялық машиналар қабылдайды. Бұл интегралдық лифттің тұрақты және сенімді жұмысын қамтамасыз етеді, үздіксіз жұмыс, жоғары көлік тиімділігі, энергияны үнемдеу және қоршаған ортаны қорғауды қамтамасыз етеді. NIDEC KDS жүк лифтінің сериялары Тартқыш машиналар, әр түрлі тарту коэффициенті, әр түрлі тарту коэффициентінің схемалары арқылы 3 м / с-қа дейін. Олар толықтай толықтай қабілетті, әр түрлі индустриалды парктердің көліктік талаптарын қанағаттандырады және сонымен қатар клиенттерге бір терезе және қиын тәжірибесі бар клиенттермен қамтамасыз ете алады. NIDEC KDS әрқашан «Сапа, клиенттердің жетістіктері» бизнес философиясын ұстанады. Берілген нарықты дамытуда біз «өндірістік жоғары» үшін жақсы және жақсы шешімдерді ұсыну үшін клиенттермен бірге жұмыс жасаймыз.
