Ескі лифтпен жаңарту үшін тартқыш машинаны таңдау және кадр дизайны

1. Ескі лифт жаңартылуының фоны

Қытайдың жылжымайтын мүлік нарығының қарқынды дамуымен қызмет көрсетудегі лифт саны айтарлықтай өсті. Уақыт өте келе, көптеген ескі лифтілер қызмет ету мерзімінен асып түсті, жабдықтар қартаю, қауіпсіздіктің төмендеуі, төмен жұмыс тиімділігі, тиімділігі төмен және жиі жұмыс істемейтін ақаулар, олар тұрғындардың өміріне үлкен қолайсыздықтар әкеледі. Ескі лифтілерді жаңарту олардың қауіпсіздігі мен сенімділігін жақсартып қана қоймай, міну тәжірибесін жақсартады, сонымен қатар ғимараттардың жалпы құнын арттырады. Қытай лифтінің қауымдастығының мәліметтері сонымен қатар елдің бар лифтілері ауыстырылатын циклге біртіндеп кіретіндігін көрсетеді; Ескі лифтілердің көп саны жыл сайын жаңару мен жөндеуді қажет етеді, ал бұл үрдіс жалғасады.

Лифт модернизациясы қарапайым жөндеу болып табылмайды, бірақ лифт модернизациясы немесе ауыстыруды жүзеге асыру. Ол мыналарды қамтиды:

• Лифтілердің қауіпсіздігі мен тұрақтылығын едәуір жақсарту үшін ең жаңа қауіпсіздік стандарттарына сәйкестігі. Мысалы, жоғары қаратылған қорғаныс және көліктің қозғалысын қорғау функцияларын қосу.

• Автомобильдің жақсартылған жайлылығы: Жаңа жүйе элеватор басталған және тоқтаған кезде әсерді азайту үшін Inverter Drive қабылдайды, бұл сапарға ыңғайлы ету.

• Төмен шу: Ыдыссыз тартқыш машиналарды қолдану редуктокондар шу шығарады; Айнымалы жиіліктегі жетістігін қабылдау аз жылдамдықты пайдалану кезінде шуды азайтады.

• Энергияны үнемдеу және қоршаған ортаны қорғау: тұрақты магниторлық синхронды редукторлы тарту машиналары Қуат үнемдейтін әсерлеріне қол жеткізу, айнымалы жиілік жетігін пайдаланады. Сонымен қатар, олар редукторды майлау майын қолданбайды, оларды экологиялық таза етеді.

• Пайдалану тиімділігі мен құрылыс сапасын жақсарту: лифт жаңарту оның сенімділігін арттырады және топтық бақылау сияқты кеңейтілген бақылау технологияларын қолдану лифтілердің тиімділігін едәуір жақсартады.

2. Жаңарту дизайнының факторларына әсер ету туралы пікірталас

Лифтінің негізгі электр жабдықтары ретінде тарту машинасы элеватордың жұмысына, қауіпсіздігіне және жайлылығына тікелей әсер етеді. Жақтаудың қалыпты жұмысын қамтамасыз ету үшін тартқыш машинаны тұрақты қолдау көрсетеді. Сондықтан, тартқыш машинаны таңдау және жақтауды жаңарту дизайны ескі лифт жаңартылуындағы негізгі сілтемелер болып табылады.

Триакциялық машиналарды таңдау және кадрларды жаңарту дизайнында келесі үш негізгі әсер ететін факторлар қарастырылады: жалпыға бірдей қарастырылады: машиналық машина түрі, суспензия коэффициенті және тартылыс диаметрі.

2.1 Трактикалық машинаның түрі

Редуктордың тартқыш машинасын редуктордың орнына ауыстыру керек пе, олардың тиісті сипаттамаларына сүйене отырып, жан-жақты талдау қажет.

Берілген тарту машиналарының сипаттамасы:

• Күшті үйлесімділік: Жаңа редукторлық машиналар түпнұсқа элеватордың көптеген компоненттерімен жоғары үйлесімді, ауқымды механикалық және электр құрылымдық модификациялау қажеттілігін жояды.

• Орнатудың аздығы төмен: құрылыс конструкцияларының ауқымды түрлендірудің қажеті жоқ, өйткені машина бөлмелері мен көтергіштер сияқты кең көлемді түрлендірудің қажеті жоқ, жөндеу жұмыстары кезінде құрылыс-монтаж шығындары тиімді бақыланады.

• Техникалық қызмет көрсетудің төмендігі және жоғары техникалық жүктеме: Редуктордың берік машиналары бар, мысалы, беріліс қораптары, сондықтан беріліс қорлары ақауларға бейім (мысалы, редуктор, сынуы, кедей салмақ). Олардың қалыпты жұмысын қамтамасыз ету үшін тозу жағдайларын және майлауды майлаудың тұрақты тексерістері қажет.

• Қажетті бағаны бағалау: Берілген тарту машиналары әдетте арзан, бірақ арқан кесектерін жоғары қаратып, көгершінді қорғаудың, қозғалыстың күтпеген қорғаныс талаптарын қанағаттандыру үшін қосу керек.

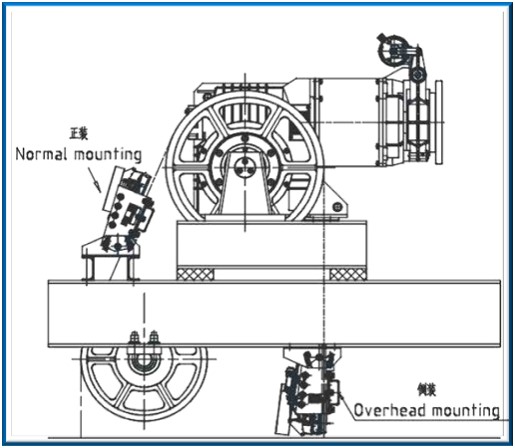

Арқан грипперінің диаграммасы

Тұрақты магниялық синхронды редукторлы тартқыш машиналардың сипаттамасы:

• Қуаттың аз мөлшері: тұрақты магниторлық синхронды редукторлы тартқыш машиналарда беріліс қорабы, мысалы, редукторлар сияқты беріліс сілтемелері, мысалы, энергия беру кезінде энергия шығынын азайтады. Дәстүрлі дайындық жүйелерімен салыстырғанда, бірдей жүктеме және жұмыс жағдайында, олардың энергия шығыны едәуір азаяды, энергияны үнемдеу, энергия үнемдеуге шамамен 30% - 45%.

• Тұрақты жұмыс: Тұрақты магниторлық синхронды редукторлы тартқыш машиналарды пайдалану бақылау жүйесін бір уақытта ауыстыруды қажет етеді. Бұл жүйе инвертер дискісін қолданады және векторлық бақылауды қолданады және кодерлердің позициялы сигналы арқылы жүзеге асырады, нәтижесінде шағын момент пен тұрақты жылдамдық пайда болады. Ол лифт үшін тұрақты жұмыс күшін қамтамасыз етеді, лифт жұмысында діріл және жылтылып, серуендеуді жақсартады және жайлылықпен жұбаныш береді. Сонымен бірге, ол тез және дәл динамикалық жауапқа ие және өзгерістерді жүктеуге арналған, лифт жақсы жылдамдықпен және әр түрлі жүктеме жағдайларында нивелирлеудің дәлдігін қамтамасыз етуге мүмкіндік береді.

• Төменгі шу: беріліс торлары мен жоғары жылдамдықты айналу, сонымен қатар мотордың оңтайландырылған дизайнының болмауына байланысты, жұмыс кезінде тұрақты магниялық синхронды синхронды тартқыш машиналардың шуылы едәуір төмен. Бұл артықшылығы, әсіресе жылдамдықпен жұмыс кезінде, лифт үшін тыныш жұмыс ортасын құру және айналадағы ортаға шу кедергісін азайту.

• Кішкентай мөлшері мен жеңіл салмағы: тұрақты магнитикалық синхронды синхронды тартқыш машиналардың (беріліс қораптары алынып тасталған) мотордың жалпы мөлшері мен салмағын айтарлықтай азайтады. Лифт жабдықтары үшін бұл орнату кеңістігін ғана емес, сонымен бірге ғимараттың жүктеме жүктемесін азайтады.

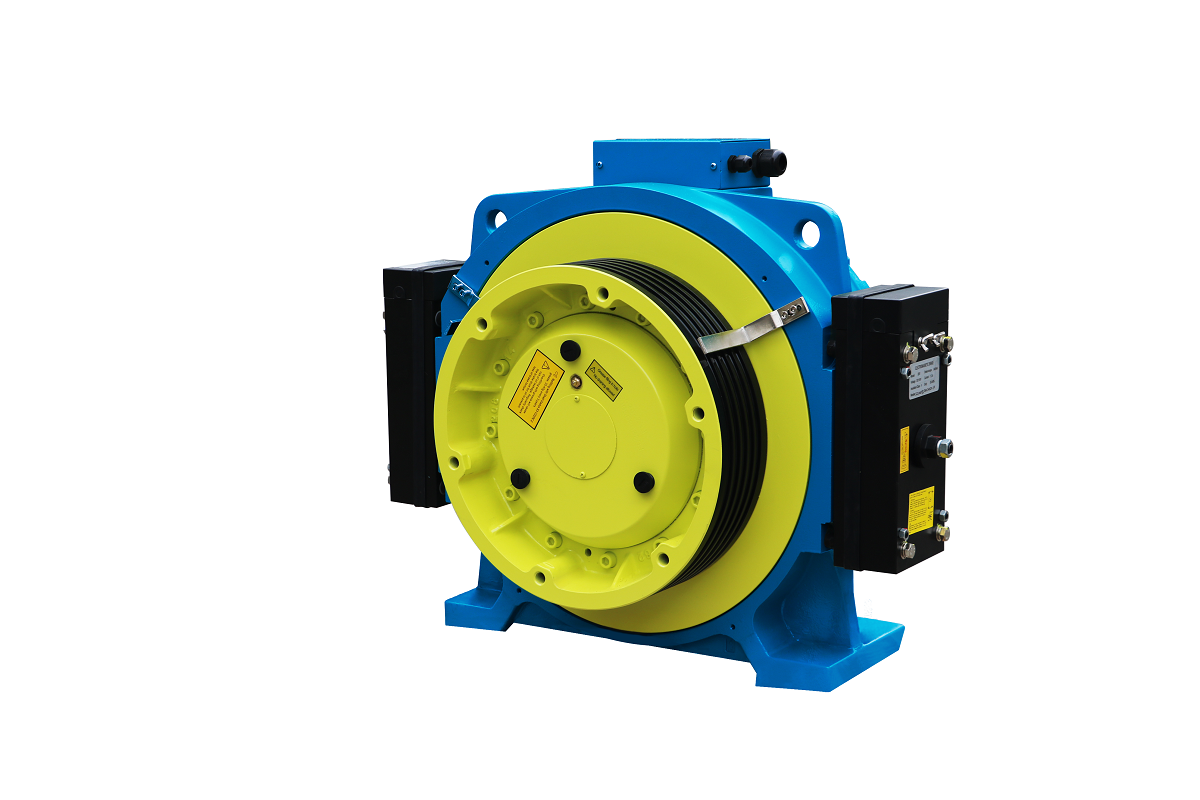

Тұрақты магнитикалық синхронды редукторлы тартқыш машина

2.2 Суспензия коэффициенті

Жалпы алғанда, элеваторды жөндеу кезінде суспензияның арақатынасы өзгеріссіз қалады. Жобалау және орнату тұрғысынан бастап, кешенді жұмысты өзгертуге байланысты кешенді жұмыстың қажеті жоқ, бұл жөндеу процесінде жұмыс күшін және материалдардың инвестицияларын азайтады және жөндеу құнын төмендетеді.

• Құрылыс құрылымына әсері: өзгермейтін аспаздық коэффициенті лифтінің жалпы орналасуы мен стресстің жағдайындағы ең аз өзгерістерді білдіреді. Құрылғы бөлмесінің құрылымы негізсіз болып қалады, бұл құрылғы бөлмесінің жүктеме сыйымдылығын өзгерту қажет немесе машина бөлмесінде бұрғылау тесіктері сияқты жөндеу жұмыстарын жүргізе алмайды. Мысалы, кейбір ескі ғимараттарда машина бөлмелері мен көтергіштердің құрылымдық тұтастығы салыстырмалы түрде әлсіз; Қайта бұрғылау тесіктері металлураның еденіндегі болат шыбықтарды кесуді қажет етуі мүмкін, көптеген бақылаусыз қауіпсіздік тәуекелдеріне әкелуі мүмкін.

• Қайта жеткізудің аздығы: тек тартылу машинасы және тиісті жақтауды ауыстыру керек, сонымен қатар, қолданыстағы механикалық құрылымға ешқандай маңызды түзетусіз, лифт жүйесінің бастапқы механикалық орналасуы жоқ. Қосымша нұсқаулыққа қатысты компоненттерді қосымша нұсқаулық, болат арқандар, автомобиль рамалары, автомобиль рамалары, қарсы жақтаулар, қарсы жақтаулар және арқанның негізгі жақтаулары сияқты ауыстырудың қажеті жоқ.

Кейбір ерекше жағдайларда суспензияның арақатынасын өзгерту қажет. 1: 1 суспензиядан 2: 1 суспензиядан, мысалы, келесі факторларды ескеру қажет:

• Құрылыс құрылымы: ғимарат құрылымының қауіпсіздігін қамтамасыз етуден кейін, машина бөлмесінде жаңа тесіктерді бұрғылау керек, ал машина бөлмесінде бұрғылануы керек, ал тартқыш машинаның жүктеме арқалықтарында, сонымен қатар, олар жүктеме талаптарын қанағаттандыру үшін автомобильді және өтетін арқанның негізін қалдыру үшін қайта тағайындалуы керек.

• Лифт дизайны: Тракция машинасы мен тиісті жақтауды тек лифт машинасына ауыстыру керек, бірақ машина бөлмесіндегі кадр дизайны автомобильдер мен қарсы салмақты арқанның бас тақталарын қосуды талап етеді. Сонымен қатар, оралған шизаны автомобильге және лифт көтергіштің ішіндегі қарсы орындарға қосу керек.

• Сатып алулардың құны, өйткені нарықтағы жаңа лифтілерде қазірдің өзінде 2: 1 субсидиялады, өйткені тұрақты магниялық синхронды тартқыш машиналар, тартқыш машинаның осы түрінің бағасы салыстырмалы түрде төмен, ал қосымша диапазон (жылдамдық, жылдамдық, жылдамдық, тартылыс диаметрі және т.б.).

• Болат арқан қызметі қызметі: Қайтару санының артуы болат арқанның қызмет ету мерзіміне әсер ететін болат арқандардың көп иілуіне әкеледі.

• Жолдау жолағы үстіңгі және шұңқырлары: автомобильге оралған орамалдар мен қарсы салмақтардың қосындысы жұмысшылардың жеке қауіпсіздігіне кепілдік беру үшін жеткілікті кеңістікті қамтамасыз ету үшін қайта есептеуді қажет етеді.

• Қауіпсіздік тәуекелі: Қайтарылған шиыршықтарды қосу сәтсіздіктердің пайда болу қаупін арттырады, мысалы, болат арқандар және мойынтіректер.

• Шу: Қайтару автокөлікке және кері салмақтарға, айналмалы құрамдас бөліктер сияқты, көліктің ішіндегі шуды көбейтеді; Сонымен бірге, тартылу машинасын миниатюризациялауға байланысты тартылған машинаның (мысалы, жел шу, электромагниттік шу және механикалық діріл сияқты шу) теориялық тұрғыдан азайтылуы мүмкін.



1: 1 аспалы әдіс диаграммасы

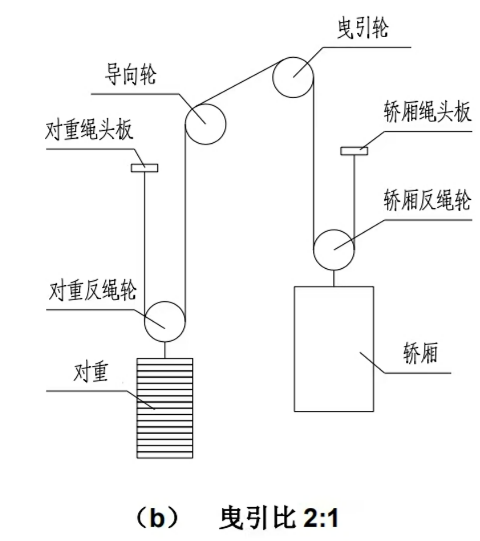

       2: 1 аспалы әдіс диаграммасы

2.3 Трактикалық шиеленіс диаметрі

Тракция машинасы мен жақтауы әлі де ауыстырылуы керек, бірақ тартқыштың диаметрі өзгеріссіз қалады, бірақ машина бөлмесінің бастапқы орналасуын негізінен ұстауға болады. Бұл болат арқандар, тартылыс шиырының арасындағы сәйкессіздіктерден аулақ болады және орналасуды түзетуден туындаған жылжулар.

Нақты жөндеу жобаларында келесі факторлардың арқасында тартылған шиеленісті диаметрі өзгерту қажет болуы мүмкін:

• Өткізу күші және болат арқанның қызмет ету мерзімі: тартылысының диаметріндегі өзгерістер тарту күшіне және болат арқанның қызмет ету мерзіміне әсер етеді.

• Машина бөлмесінің орналасуын реттеу: Кейбір жөндеу жобаларында лифт орналасуы жабдықты орнатуға қойылатын талаптарға байланысты түзетілуі керек. Трактикалық шиыршақтың диаметрін тиісті түрде өзгерту лифт жүйесін көбірек ықшам етіп, шектеулі кеңістікті жақсартуға және орналасуына қол жеткізе алады. Алайда, лифт машинасындағы кеңістің қондырғының қондырғысының орнатылу жағдайын, тартылудың және қоршаған конструкциялардың арасындағы алшақтық және техникалық қызмет көрсету үшін қажетті бос орынды қамтамасыз ету үшін жеткілікті ме, жоқ па, соны тексеру қажет. Егер машина бөлмесінің кеңістігі шектеулі болса, кадр дизайнын қайта ажырату керек, немесе тіпті стандартты емес тартылу машинасын таңдау керек.

• Трактикалық шиеленіс диаметрін стандарттау: Трактикалық шиеленіс диаметрінің бірыңғай стандарты болғандықтан, жаңартылған элеваторлардан алынған лифттердің құрамына қойылатын талаптар бар. Қозғалтқыштың негізгі диаметрі бар тартқыш шие таңдау арқылы сатып алулардың шығындары қысқартуға және жеткізілім циклін қысқартуға болады.

2.4 Суспензия коэффициентін немесе тартылу диаметрін өзгерту кезінде ескерілетін жалпы мәселелер:

• тарту күштерін есептеу: GB / T 7588.2-2020 жаңа стандартының 5.11-бөліміндегі талаптарға сәйкес, әр түрлі еңбек жағдайлары бойынша лифтінің қауіпсіздік талаптарына сәйкестігін қамтамасыз ету үшін қайта есептеу керек (тиеу, төтенше тежеу, тоқырау және т.б.). Ұзақ тарту күшін жақсарту үшін келесі түзетулерді қарастыруға болады:

◦ Трактикалық шиеленістің екі жағындағы кернеудің айырмашылығын азайту үшін жалпы лифт конфигурациясын реттеңіз, мысалы, автомобиль салмағын көтеру және өтемақы құрылғыларын қосу сияқты.

The Жақтау дизайнын бүрку бұрышын көбейту үшін реттеңіз, мысалы, тартқыштың диаметрін ұлғайту, арқан басу нұсқаулығын қосып, шағайдың орталық биіктігін жоғарылату және шертулер.

◦ Трактикалық шиырдың пішінін теңестірілген үйкеліс коэффициентін жоғарылату үшін, мысалы, ойықтың төменгі ұяшығының бұрышын көбейту және U-тәрізді ойыққа V-тәрізді ойыққа ауысыңыз.

• Болат арқан қауіпсіздігі коэффициенті: Жаңа GB / T 75888.2-2020 жаңа стандартының 5.12-бөліміндегі талаптарға сәйкес, болат арқанның қауіпсіздік коэффициенті (SF) қайта есептеу керек. Егер болаттың арқан қауіпсіздігі коэффициенті жеткіліксіз болса, түзетулерді қарастырылуы мүмкін, мысалы, тартылған шиырдың ойық пішінін өзгерту, иілу санын азайту және кері иілуден аулақ болу.

• Қуат жүйесімен сәйкестендіру: Қуат, момент және жылдамдық сияқты жетек моторының параметрлері, мысалы, мотордың жоғарылауы керек, ал мотордың жоғарылауы, ал артық дизайннан туындаған қалдықтарды болдырмауға мүмкіндік береді.

• Тежеу Моментті сәйкестендіру: лифт жаңарту кезінде тежеу ​​моменті жеткілікті болуы керек, бірақ шамадан тыс емес. Ол әр түрлі жұмыс жағдайларында (мысалы, жүк тиеу және төтенше жағдайда тежеу ​​сияқты) элеватордың сенімді бәсеңдеуін немесе тоқтауды қамтамасыз етуі керек.

3. Қысқаша мазмұны

Бұл мақала - нарықтық практика негізінде және жаңартылған жобалардағы NIDEC лифтінің құрамдас бөліктерінің қысқаша мазмұны. Тракциялық машинаның түрі, суспензия коэффициенті және тартымдық диаметрі сияқты әсер ету факторларын талдау тарту машиналарын таңдауға және лифт жаңартылуындағы кадрлардың дизайнына талдау жасауға көмектеседі. Нақты жаңарту жобалары үшін техникалық қызметкерлер тұтынушылармен жоба бюджеті, жеткізу циклы, құрылыс циклы және құрылыс машиналарына арналған шарттарды түсіну үшін толықтай байланыста болуы керек. Содан кейін олар әр түрлі схемалардың клиенттерге деген артықшылықтары мен кемшіліктерін егжей-тегжейлі, ал жөндеудің түпкілікті схемасын енгізу керек, ал оны тапсырыс беруші анықтайды.
